产品规格

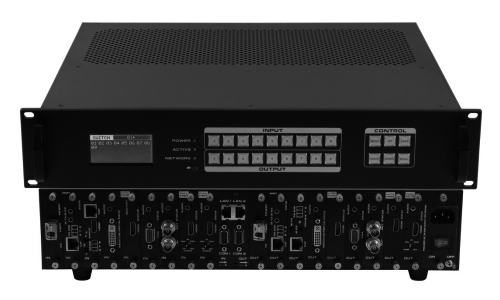

HEC-MTX0909插卡式音视频高清混合矩阵是最新推出的一款多功能混合矩阵，采用模块化的设 计理念，增加音频的解析，传输，分配，切换功能，采用按键式管理的设计理念，本矩阵9 进9出。所有信号输入输出卡均采用单卡单路的方式，******限度的给予了用户配置的灵活性 ，单卡可实现CVBS/YPbPr/VGA/HDMI/DVI五类信号的任意转换，切换，传输功能，配备信号 分辨率调节，信号类型选择调节功能，支持4K 、EDID 、HDCP是自动适应调节和解析，支持 无缝快速切换功能，强大的性价比，更加体现了它的价值。本矩阵采用了双控制系统设计， 可以接入两套不同的控制系统，同时采用了电磁防护设计，可以有效的屏蔽掉来自周边环境 的电磁干扰，从而使设备稳定的运行。 本矩阵单通道交换信号速率高达12.5Gbps，主板交换能力采用四核四链路处理技术，核 心交换能力可达速率32Gbps 。数字信号运用无压缩的传输方式，保证图像信号的高保真输 出； 独特的信号链路屏蔽设计技术保证信号的完整性； 内部核心数字开关具有超强的抗干扰 能力及长期连续工作的高稳定性； 运用先进的高级算法，保证命令的高效实时性； 可选择 CVBS/YPbPr/VGA/HDMI/DVI/SD/HD/3G-SDI/HDBaseT/Fiber等信号作为输入或输出,完成大路数 信号的配置规模，灵活的插卡式、模块化结构; 采用独特的处理方式，大大提高设备的切换 速度，实现指令之间不需等待的快速控制，实现无缝快速切换功能； 整套设计理念完美解决 视频系统中信号源过多和数模信号并存的兼容难题，并可以******程度的节省成本，利于系统 升级、扩容及维护； 过压保护和ESD防静电技术等多重保护措施，保证设备免收外部冲击； 具备掉电状态存储保护、开机自动恢复记忆的功能； 同时本矩阵具有强大的网络传输和网络 管理能力。支持7*24小时不间断运行； 具备双网络及 RS232通讯接口备份控制，可以方便与 个人电脑、中央控制系统等各种远端控制设备配合使用。 本矩阵支持简单中央控制功能，可以通过简单的配置实现控制周边设备，比如投影机的 开关，摄像头预置位的调取等。 本矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电 视教学、指挥控制中心等场所。

技术规格

规格 9进9出 描述 迷你型9路插卡式万能混合矩阵 插槽 9路卡槽，单卡单路 输入板 单接口板卡，支持HDMI 、DVI 、3GSDI 、VGA 、YPBPR 、CVBS 、网络、光纤输入 输出板 单接口板卡，支持HDMI 、DVI 、3GSDI 、VGA 、YPBPR 、CVBS 、网络、光纤输出 协议 支持HDMI2.0和DVI1.0协议，支持HDCP2.2协议和EDID功能 色彩空间 支持RGB444 、YUV444 、YUV422色彩空间，支持x.v.Color扩展色域标准 分辨率 640×480--- 1920×1200@60Hz （VESA标准） ，480i---4K60Hz （ HDTV标准） 数据速率 12.5Gbps 传输距离 70m（六类网线） 、300m（多模光纤） 、2Km（单模光纤） 、25米（数字线缆） 30米（模拟 线缆） 控制方式 广电级切换按键，双RS232+LAN等控制方式 尺寸mm 486*390*88 （ 2U） 重量 6KG（不插板卡） 功耗 17W（不插板卡） 电源 AC 180V-240V 50/60HZ电源输入，1800/3600采用双电源 工作温度 - 10℃ - 50℃ 储存温度 -25℃ - 55℃
